一、?產品介紹

電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗?？捎嬎阕畲罅Α⑶?、平均剝離力、最大變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS 數據庫支持，使系統功能更為強大。可用于科研部門、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

二、?產品參數

三、?測試項目

（一）普通測試項目：（普通顯示值及計算值）

• 拉伸應力 ?????●拉伸強度
• 扯斷強度 ?????●扯斷伸長率
• 定應力力值 ???●撕裂強度
• 任意點力值 ???●任意點伸長率
• 抽出力 ???????●粘合力及取峰值計算值
• 壓力試驗 ?????●剪切力剝離力試驗
• 彎曲試驗 ?????●拔出力穿刺力試驗

（二） 特殊測試項目：

1. 彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3. 彈性限：為材料所能承受而不呈永久變形之最大應力。
4. 彈性變形：除去荷重后，材料的變形完全消失。
5. 永久變形：除去荷重后，材料仍殘留變形。
6. 屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點， 一般以上屈服點作為屈服點。
7. 屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內， 上下起伏，伸長發生較大變化，這種現象叫作屈服。
8. 屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
9. 彈簧 K 值：與變形同相位的作用力分量與形變之比。
10. 有效彈性和滯后損失： 在伺服控制材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數， 即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百數，即為滯后損失。

四、?軟件功能介紹

• 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋 GB、ASTM、DIN、JIS、BS…等。測試標準規范。
• 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。
• 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建 EXCEL 報表 編輯功能擴展了以往單一專業報表的格局）
• 各長度、力量單位、顯示位數采用動態互換方式，力量單位 T、Kg、N、KN、g、lb，變形單位 mm、cm、inch。
• 圖形曲線尺度自動化 Auto Scale，可使圖形以尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2 點延伸圖，以及多曲線對比。
• 測試結果可以 EXCEL 格式的數 據形式輸出。
• 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移 x％荷重、斷點荷重 X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。
• 多種語言隨機切換：簡體中文、繁體中文、英文。
• 軟件具有歷史測試數據演示功能。

五、?試驗報告/界面

六、?配置清單

• 專業版軟件說明;可以做定力值、定位移等試驗
• 傳感器;標準國產可以選擇進口品牌
• 夾具;不同的產品選擇不同的夾具 可以根據需求訂購
• 大變形引伸計;可以準確的測量出產品的延伸率

七、?夾具

八、?售后服務

1、供方質量保證體系嚴格按照質量標準之要求執行

2、培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓（默認遠程培訓，現場培訓需另收取費用），

3、服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，

4、設備保修期為1年

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、木材等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、?執行標準

GB/T16491-1996 電子萬能試驗機

本機操作軟件涵蓋GB、ISO、ASTM等各類標準共計200個，其中包含客戶提出的ISO34、 ISO 37、ISO 178、ISO 527

三、?產品參數

四、?產品特點

1、調速系統采用步進電機和減速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.1～500mm/min。且具有自動返回功能。

2、傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

五、?產品清單

1、試驗機（單臂臺式）

2、高精度步進電機

3、減速系統

4、負荷傳感器

5、精密絲杠副

6、數字控制系統

7、拉伸附具

8、技術文件

二、主機規格：

型號;QLWJ-5000
A.高精度力量傳感器:?0—20kN (區間選配)

力量精度在±0.1 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100?× 200
采用高精度24 bits A/D，取樣頻率200Hz
全程力量最大解析度1/1000,000
C.動力系統:海得伺服電機+海得伺服驅動器＋滾珠絲桿＋光桿直線軸承＋同步帶傳動。
D.控制系統:采用Pulse Command控制方式使控制更精準
速度控制范圍0.01~500 mm/min。
中聯板調整具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：USB傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約400?mm（標準規格）
聯板上下空間800?mm（不含夾具）（標準規格）
J.全程位移:編碼器2500 P/R，提升4倍精度
采用LINE DRIVE編碼器抗干擾能力極強
位移解析0.001mm。
小變形：金屬引伸計，解析0.001mm（選購）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、
漏電自動斷電系統、自動斷點停機功能。

三、軟件功能介紹:
A.測試標準模塊化功能:提供使用者設定所需應用的測試
標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B.試品資料:提供使用者設定所有試品數據，一次輸入
數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
自己喜好的報表格式（測試程序新增內建EXCEL報表
編輯功能擴展了以往單一專業報表的格局）
D.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E.圖形曲線尺度自動最佳化(Auto Scale)，可使圖形以
最佳尺度顯示。并可于測試中實時圖形動態切換。具
有荷重-位移、荷重-時間、位移-時間、應力-應變
荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數
據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。
數據備份：測試數據可保存在任意硬盤分區。
H．語言：簡體中文。
I．軟件具有歷史測試數據演示功能。

四、附件：
A.一年保固書及中文操作說明書各一份。
B.隨機配標準夾具壹付（其他夾具選購）。
C.拉力機專用測試軟件一份。
D.品牌電腦一套、打印機一臺

五、可測試項目：
（一）普通測試項目：（普通顯示值及計算值）
●拉伸應力??????????●拉伸強度
●扯斷強度??????????●扯斷伸長率
●定伸應力??????????●定應力伸長率
●定應力力值???????●撕裂強度
●任意點力值???????●任意點伸長率
●抽出力?????????????●粘合力及取峰值計算值
●壓力試驗??????????●粘合力剝離力試驗
●彎曲試驗??????????●拔出力穿刺力試驗
（二）特殊測試項目：
1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3.彈性限：為材料所能承受而不呈永久變形之最大應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.永久變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：
在拉力機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分數，即為滯后損失。

六、主要計數指標：
A．荷重元：0-10kN區間選配

B．力量解析度：1/50000

C．力量準確度：≤1.0％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.1－500mm/min（特殊測試速度亦可依客戶需求定制）

K．行走有效空間：900mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．使用電源:∮220V50HZ。

M．功率：約600W

N．機臺尺寸:約710×440×1600 mm(長×寬×高)

O．機臺重量:約180 kg

七、產品圖片：

原理

微機控制萬能試驗機是根據GB/T1040、GB/T9647-2015、GB/T1041-2008、GB/T8804、GB/T19806-2005、GB/T328-2007、GB/T9341-2008、GB/T13022-91、JTT/529-2016、ISO9969-2007、IS0527-1993等標準要求設計制造，本機采用閉環控制技術，實現了設備運轉的穩定性和可靠性。

二.設備用途

用于測定熱塑性管材、復合管材等的拉伸、環剛度等性能測定。可用于科研部門、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

三.技術指標

四.相關標準

GBT1040.1-2006《塑料拉伸性能的測定 第1部分：總則》GBT1040.2-2006《塑料拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件》

GBT8804.1.2.3-2003《熱塑性塑料管材 拉伸性能測定》

GBT9647-2003《熱塑性塑料管材環剛度的測定》

JTT/529-2016混凝土橋梁用塑料波紋管

GB/T1041-2008《塑料壓縮性能測試方法》

GB/T19806-2005《塑料管材管件擠壓剝離試驗》

GB/T13022-1991《塑料薄膜拉伸性能》

GB/T15788-2005《寬條拉伸試驗》

GB/T2791-1995《剝離強度 剝離試驗方法》

GB/T9341-2008《塑料彎曲試驗方法》

五.硬件配置和系統構成

1.內置式閉環控制系統

2.標準拉伸，環剛附具各一套。

3.臺灣TBI高精度滾珠絲杠。

4.東能交流伺服電機。

5.一級同步減速系統。

6.內徑測量裝置。

7.精密力值傳感器。

8.聯想商用臺式電腦、聯想激光打印機

系統由主機和電腦控制系統組成

六、基本試驗過程

1.打開設備電源。

2.打開設備軟件，選擇試驗類型

3.設置試驗參數。必須設置的項目是試驗速度、截面積、長度。設置完成后按復位。

4.選擇一個速度，然后按上升或下降調整夾具間距。調整完畢，放入試樣，點試驗。

5.試驗完畢，自動計算試驗結果。

6.關閉設備電源。

七、設備安裝及使用注意事項

1.務必保證設備已經接地；

2.設備應安裝再平整地基上，附近無震動、無粉塵、無電磁干擾；

3.對裸露鋼板定期維護；

4.未經培訓不得操作本設備；

5.內徑測量裝置應細心使用，嚴禁拉出鋼絲猛然彈回；

6.設備運行過程中，嚴禁操作人員離崗；

7.設備工作結束后，請不要停留在待機狀態，應關閉設備電源；

8.設備長期關閉再次啟用前，先給設備通電5分鐘后再運行；

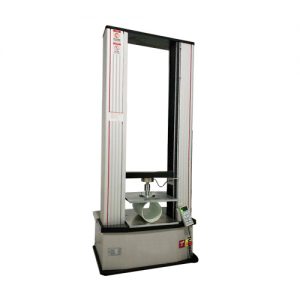

八、產品圖片：

電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗?？捎嬎阕畲罅?、屈服力、平均剝離力、最大變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS 數據庫支持，使系統功能更為強大。可用于科研部門、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

二、?產品特點

• 典雅的外觀設計—動感型的底座輔以經高級噴塑處理之鋁合金型材立柱；
• 精密的傳動機構—采用高精度、無間隙滾珠螺桿及時規皮帶作為傳動系統精確度的保證；
• 先進的控制方式—全計算機式數據采集及運動控制；
• 強大的軟件功能—Windows XP操作系統下的全開放式測試軟件，用戶可使用軟件現有功能完成幾乎所有的力學測試項目也可根據自己的實際需要自行編輯測試方法。測試結果可與Office等絕大部分自動化辦公軟件實現共享；
• 超高的測試精度—優于1級的測力準確度，1/200,000的力值分辯率，變形測量分辨率可達0001mm；
• 全新的接口設計—預留金屬引伸計、位移編碼器及大變形兩點延伸器接口，方便用戶選擇；
• 人性化的操控方式—在全計算機控制操作的基礎上還可選擇外接手動控制盒達到操作儀器的目的

三、?產品參數

四、?性能特點

1. 自動清零：計算機接到試驗開始指令，測量系統便自動清零；
2. 自動返車：自動識別試驗斷裂后，活動橫梁自動高速返回初始位置；
3. 自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失；
4. 自動變速：試驗過程中橫梁速度可按預先設定的程序自動變化，也可手動變化；
5. 自動校驗：系統可自動實現示值的準確標定；
6. 測試過程：試驗過程及測量、顯示、分析等均由微機完成；
7. 顯示方式：數據和曲線隨試驗過程動態顯示；
8. 結果再現：試驗結果可任意存取，可對數據曲線再分析；
9. 曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；
10. 結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大，呈現一組試樣的分析比較；
11. 曲線選擇：可根據需要選擇應力-應變、力-時間、強度-時間等曲線進行顯示和打印；
12. 批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；
13. 試驗報告：（標準程式）
    • 拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量
    • 彎曲：最大力、彎曲強度、撓度、彈性模量
    • 壓縮：最大力、壓縮強度、屈服強度、彈性模量，也可按用戶要求的格式對試驗報告進行編程和打印。
14. 橫梁微調：配有微調功能用以實現橫梁的細微調整，在標定校驗時方便實用；
15. 限位保護：具有程控和機械兩級保護；
16. 過載保護：當負載超過額定值的10%時停機保護；
17. 緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
18. 自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過電流、超溫等檢查，出現異常清況即刻停機；
19. 一機多用：通過配置不同規格的傳感器，連接系統測量軟件，實現一機多用；

五、?測試項目

（一）普通測試項目：（普通顯示值及計算值）

• 拉伸應力 ?????●拉伸強度
• 扯斷強度 ?????●扯斷伸長率
• 定應力力值 ???●撕裂強度
• 任意點力值 ???●任意點伸長率
• 抽出力 ???????●粘合力及取峰值計算值
• 壓力試驗 ?????●剪切力剝離力試驗
• 彎曲試驗 ?????●拔出力穿刺力試驗

（二） 特殊測試項目：

1. 彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3. 彈性限：為材料所能承受而不呈永久變形之最大應力。
4. 彈性變形：除去荷重后，材料的變形完全消失。
5. 永久變形：除去荷重后，材料仍殘留變形。
6. 屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點， 一般以上屈服點作為屈服點。
7. 屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內， 上下起伏，伸長發生較大變化，這種現象叫作屈服。
8. 屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
9. 彈簧 K 值：與變形同相位的作用力分量與形變之比。
10. 有效彈性和滯后損失： 在伺服控制材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數， 即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百數，即為滯后損失。

六、?軟件功能介紹

iDearTest軟件采用Microsoft Visual Studio最新套裝軟件結合Microsoft Developer＇s Network作為我們的SDK（即軟件開發工具箱）。軟件界面以VC、C#為主體開發工具，使其具有高度智能化，人性化，簡潔，通俗易懂，完全達到“傻瓜”操作功效。內嵌Access數據化處理模塊，使數據處理更加方便、快捷、準確。

試驗數據可以被任意處理為拉伸、壓縮、彎曲、疲勞等數據模塊中任一處理方法所對應的數據格式，一個方法名對應一個試驗標準，此模塊中集成了近300多個試驗標準，能夠滿足GB、ASTM、JIS、KIN、BS гO(shè)CT等國內、國際標準，標準可互換。試驗數據具有自動存儲功能，并且可以永久性保存。用戶也可根據新的試驗標準，添加新的試驗方法進行軟件自升級或要求廠家提供新版本軟件

1. 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
2. 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。
3. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建EXCEL報表 編輯功能擴展了以往單一專業報表的格局）
4. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
5. 圖形曲線尺度自動化Auto Scale，可使圖形以 最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2點延伸圖，以及多曲線對比。

F．測試結果可以EXCEL格式的數 據形式輸出。

G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。

H．多種語言隨機切換：簡體中文、繁體中文、英文。

I．軟件具有歷史測試數據演示功能。

七、?試驗報告/界面

八、?配置清單

• 專業版軟件說明;可以做定力值、定位移等試驗
• 傳感器;標準國產可以選擇進口品牌
• 夾具;不同的產品選擇不同的夾具 可以根據需求訂購
• 大變形引伸計;可以準確的測量出產品的延伸率

九、?夾具

十、?售后服務

1、供方質量保證體系嚴格按照ISO9001質量標準之要求執行

2、培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓（默認遠程培訓，現場培訓需另收取費用），

3、服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，

4、設備保修期為1年

二、主機規格：
A.高精度力量傳感器:?30kN-50kN ??(區間選配)

力量精度在±0.1 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100
采用高精度24 bits A/D，取樣頻率200Hz
全程力量最大解析度1/1000,000
C.動力系統:松下伺服電機+松下伺服驅動器＋滾珠絲桿＋光桿直線軸承＋同步帶傳動。
D.控制系統:采用Pulse Command控制方式使控制更精準
速度控制范圍0.01~500 mm/min。
中聯板調整具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：USB傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約400 mm（標準規格）
聯板上下空間800?mm（不含夾具）（標準規格）
J.全程位移:編碼器2500 P/R，提升4倍精度
采用LINE DRIVE編碼器抗干擾能力極強
位移解析0.001mm。
小變形：金屬引伸計，解析0.001mm（選購）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、
漏電自動斷電系統、自動斷點停機功能。

三、軟件功能介紹:
A.測試標準模塊化功能:提供使用者設定所需應用的測試
標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B.試品資料:提供使用者設定所有試品數據，一次輸入
數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
自己喜好的報表格式（測試程序新增內建EXCEL報表
編輯功能擴展了以往單一專業報表的格局）
D.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E.圖形曲線尺度自動最佳化(Auto Scale)，可使圖形以
最佳尺度顯示。并可于測試中實時圖形動態切換。具
有荷重-位移、荷重-時間、位移-時間、應力-應變
荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數
據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。
數據備份：測試數據可保存在任意硬盤分區。
H．語言：簡體中文。
I．軟件具有歷史測試數據演示功能。

四、附件：
A.一年保固書及中文操作說明書各一份。
B.隨機贈送標準拉力夾具一付（其他夾具選購）。
C.拉力機專用測試軟件一份。
D.品牌電腦一套、打印機一臺

五、可測試項目：
（一）普通測試項目：（普通顯示值及計算值）
●拉伸應力????●拉伸強度
●扯斷強度????●扯斷伸長率
●定伸應力????●定應力伸長率
●定應力力值????●撕裂強度
●任意點力值????●任意點伸長率
●抽出力?????●粘合力及取峰值計算值
●壓力試驗????●粘合力剝離力試驗
●彎曲試驗????●拔出力穿刺力試驗
（二）特殊測試項目：
1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3.彈性限：為材料所能承受而不呈永久變形之最大應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.永久變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：
在拉力機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分數，即為滯后損失。

六、主要技術指標：

A．荷重元：10kN-50kN區間選配

B．力量解析度：1/50000

C．力量準確度：≤1.0％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.1－500mm/min（特殊測試速度亦可依客戶需求定制）

K．行走有效空間：900mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．使用電源:∮220V50HZ。

M．功率：約600W

N．機臺尺寸:約760×650×2000mm(長×寬×高)

O．機臺重量:約350kg

七、產品圖片：

一、?產品介紹

電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗?？捎嬎阕畲罅Α⑶Α⑵骄鶆冸x力、最大變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS 數據庫支持，使系統功能更為強大。可用于科研部門、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

二、?產品參數

三、?測試項目

（一）普通測試項目：（普通顯示值及計算值）

• 拉伸應力 ?????●拉伸強度
• 扯斷強度 ?????●扯斷伸長率
• 定應力力值 ???●撕裂強度
• 任意點力值 ???●任意點伸長率
• 抽出力 ???????●粘合力及取峰值計算值
• 壓力試驗 ?????●剪切力剝離力試驗
• 彎曲試驗 ?????●拔出力穿刺力試驗

（二） 特殊測試項目：

1. 彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3. 彈性限：為材料所能承受而不呈永久變形之最大應力。
4. 彈性變形：除去荷重后，材料的變形完全消失。
5. 永久變形：除去荷重后，材料仍殘留變形。
6. 屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點， 一般以上屈服點作為屈服點。
7. 屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內， 上下起伏，伸長發生較大變化，這種現象叫作屈服。
8. 屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
9. 彈簧 K 值：與變形同相位的作用力分量與形變之比。
10. 有效彈性和滯后損失： 在伺服控制材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數， 即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百數，即為滯后損失。

四、?軟件功能介紹

• 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋 GB、ASTM、DIN、JIS、BS…等。測試標準規范。
• 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。
• 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建 EXCEL 報表 編輯功能擴展了以往單一專業報表的格局）
• 各長度、力量單位、顯示位數采用動態互換方式，力量單位 T、Kg、N、KN、g、lb，變形單位 mm、cm、inch。
• 圖形曲線尺度自動化 Auto Scale，可使圖形以尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2 點延伸圖，以及多曲線對比。
• 測試結果可以 EXCEL 格式的數 據形式輸出。
• 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移 x％荷重、斷點荷重 X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。
• 多種語言隨機切換：簡體中文、繁體中文、英文。
• 軟件具有歷史測試數據演示功能。

五、?試驗報告/界面

六、?配置清單

• 專業版軟件說明;可以做定力值、定位移等試驗
• 傳感器;標準國產可以選擇進口品牌
• 夾具;不同的產品選擇不同的夾具 可以根據需求訂購
• 大變形引伸計;可以準確的測量出產品的延伸率

七、?夾具

八、?售后服務

1、供方質量保證體系嚴格按照ISO9001質量標準之要求執行

2、培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓（默認遠程培訓，現場培訓需另收取費用），

3、服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，

4、設備保修期為1年
